注射劑可見異物如何檢測？AI+拉曼光譜在復雜制劑開發的價值深度剖析

定義：

注射劑中的異物，系指非故意存在于溶液中的除氣泡外的可移動的不溶性微?；蚩梢姷漠愇铩Ｒ坏┊愇镫S注射液進入體內可隨血液流動卻不能被代謝，可能對人體造成難以發現和潛在的嚴重危害，因此注射劑需要對異物進行嚴格控制。對異物進行鑒別分析可以幫助研究者找到異物產生的原因，從而進行預防和控制。

法規：

美國藥典USP <790>明確指出，注射類藥品必須“基本無可見顆?！?；此外，各國藥監機構亦對相關雜質提出了更為嚴格的定量與定性要求。

產生的來源：

注射劑中的異物通常為生產線設備、組件、包裝材料等材料的脫落物、藥液自身組分析出物。實際上也可能是藥液自身降解產生，或與生產線或包材接觸過程發生相互作用新生成的析出物。

可見顆粒識別的AI+拉曼應用

在藥品特別是注射類復雜制劑的生產與質量控制過程中，可見顆粒的識別不僅關乎產品的合規性和穩定性，更直接關聯到患者的用藥安全。按照當前全球GMP標準，包括《美國藥典》USP <790>、《中國藥典》2020年版等，對于注射劑必須執行“基本無可見顆?！钡臉藴?。生產過程中一旦在成品中檢出顆粒異物，往往需要立即啟動偏差調查、生產溯源，甚至面臨整批報廢的風險。

顆粒的來源可以是多方面的，如設備老化產生的金屬屑、包裝材料剝落、過濾膜碎片、灌裝環節的機械性剪切產生的微粒、以及蛋白質自身在應激條件下形成的聚集物等。從監管角度看，不僅要求判斷“有無顆?！保M一步提出必須明確“顆粒是什么”“來自何處”“是否可控”，否則難以滿足對產品風險的系統性評估。而這一過程中最具挑戰性的環節，正是對顆粒的快速、準確、低依賴人工經驗的“化學成分識別”。

在此背景下，拉曼光譜技術憑借其高分子結構靈敏性、無損檢測、可在水溶液中直接檢測等優勢，正在成為顆粒識別的新興手段。其最大優勢在于能夠提供被測顆粒分子振動模式的“光學指紋”，從而識別出顆粒的材料類別，例如區分玻璃、聚合物、蛋白質、硅油等。

然而，拉曼技術仍面臨以下幾個現實限制：

?拉曼譜圖波段復雜、特征峰重疊、背景熒光干擾，導致非專業人士難以快速準確解讀；

? 缺乏統一、完整的顆粒光譜參考庫，尤其是在多種來源的“未知顆?！鼻闆r下；

?不適于在高通量質控流程中單獨使用，除非與智能化算法結合。

為解決上述瓶頸，將拉曼光譜與機器學習算法結合，用以自動識別多種常見可見顆粒的類型，從而顯著提高檢測效率和準確性，減少對操作人員主觀判斷的依賴。

實驗設計：多顆粒模擬 + 譜圖構建 + 算法訓練

研究人員模擬了藥品生產場景中可能出現的十類可見顆粒，包括外源性纖維類（如羊毛、纖維素），內源性聚合物（如聚丙烯 PP、聚偏二氟乙烯 PVDF、聚醚砜 PES、聚四氟乙烯 PTFE）、硅油、硅膠管、玻璃碎屑及蛋白質聚集體。這些顆粒均以人工方式制備成懸浮液，并使用532 nm激光波長的共聚焦拉曼顯微系統進行譜圖采集。

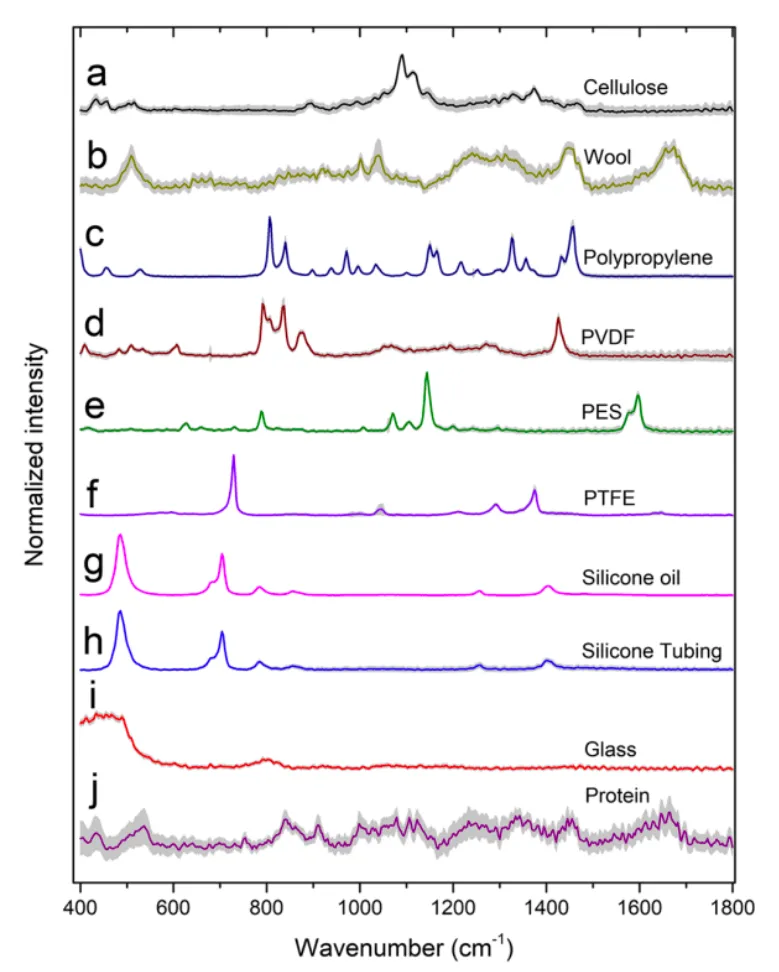

圖1 常見可見顆粒標準溶液的拉曼光譜圖。

a 纖維素；b 羊毛；c 聚丙烯；d 聚偏二氟乙烯（PVDF）；e 聚醚砜（PES）；f 聚四氟乙烯（PTFE）；g 硅油；h 硅膠管；i 玻璃；j 蛋白質（IgG1抗體）。

拉曼光譜的測量條件為使用532 nm激光波長，激光功率為6 mW，曝光時間為6秒。圖中所繪制的平均光譜來自每種可見顆粒類型的50條光譜（n = 50），陰影部分表示各平均譜圖的標準差，以反映重復測量之間的波動范圍。

每類顆粒采集50條光譜，共計500條樣本數據，涵蓋了從400 cm?1到1800 cm?1的拉曼“指紋區”。隨后，研究人員對所有譜圖進行標準化預處理，包括基線扣除、歸一化、峰位提取等，并運用PCA（主成分分析）進行降維，如圖2所示，常見顆粒的拉曼圖譜在前三的3D圖中分布，可以看出不同的可見顆粒的拉曼圖譜的差異分布情況。

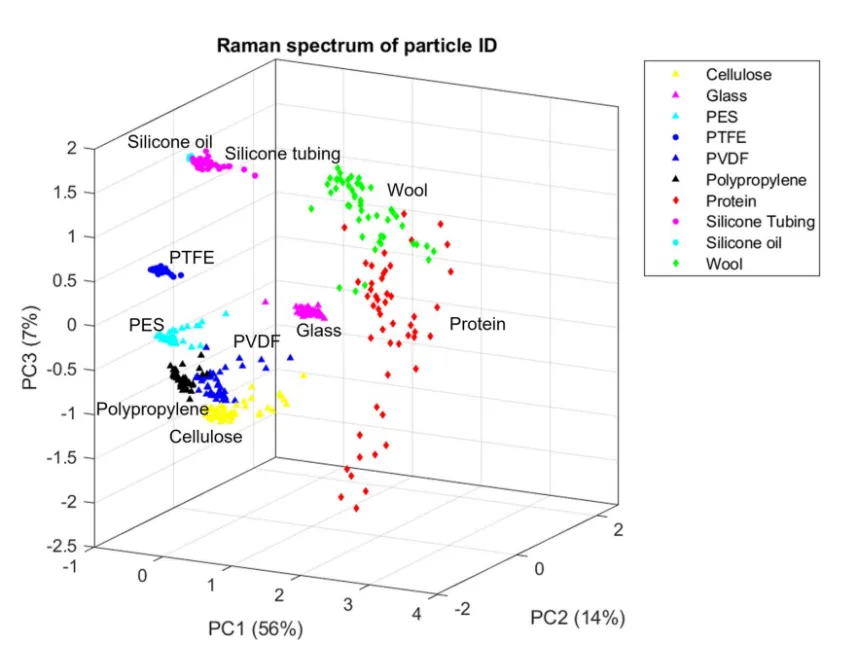

圖2 常見可見顆粒的拉曼圖譜在前三（PCs）的3D圖中分布

在此基礎上，研究團隊將每種可見顆粒的45條(90%)光譜作為訓練集和5條(10%)作為驗證集。基于訓練集數據，結合K折交叉驗證，分別采用5種分類算法進行訓練：

1. 決策樹（Fine Tree）

2. 二次判別分析（Quadratic Discriminant）

3. K近鄰（Fine KNN）

4. 支持向量機（Cubic SVM）

5. 子空間 K 近鄰集成分類器（Subspace KNN）

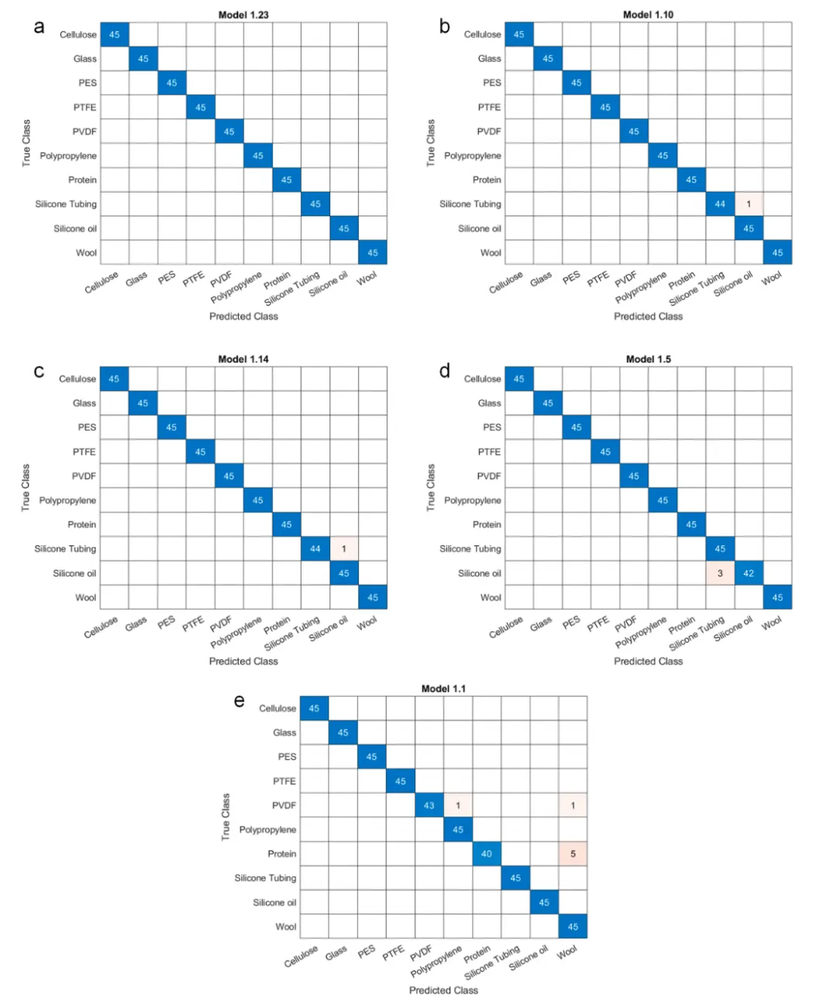

圖2不同類型可見顆粒的訓練（驗證）混淆矩陣，基于標準顆粒溶液數據，使用五種典型的機器學習算法進行模型訓練和評估。混淆矩陣展示了每種模型在訓練集中對各類顆粒的識別效果，其中對角線數字表示被正確分類的樣本數量，非對角線數字則表示識別錯誤的樣本數量

從圖中可以看出：

a. 模型 1.23：子空間 K 近鄰集成分類器（Subspace KNN），對10種顆粒類型均實現了100%分類準確率，無誤判；

b. 模型 1.10：三次核支持向量機（Cubic SVM），在硅膠管與硅油的邊界判別中出現1例輕微混淆，其余全部正確；

c. 模型 1.14：精細 K 近鄰（Fine KNN），與 SVM 表現相近，僅在硅膠管類別出現1例誤判；

d. 模型 1.5：二次判別分析（Quadratic Discriminant Analysis），在蛋白質與硅膠管的識別上表現稍弱，出現3個及以上樣本的錯誤分類；

e. 模型 1.1：精細決策樹（Fine Tree），在蛋白質樣本上出現了明顯偏差，有5個樣本被誤分類為羊毛，且對 PVDF 的判別也有偏差。

模型結果分析：準確率超98%，AI可判別高相似譜圖

結果顯示，五種模型均表現出極高的訓練與測試準確率，其中表現最佳的subspace KNN模型在訓練集和測試集中均實現了100%的分類準確率，即能夠?qū)⑺锌梢婎w粒歸類為正確類型。

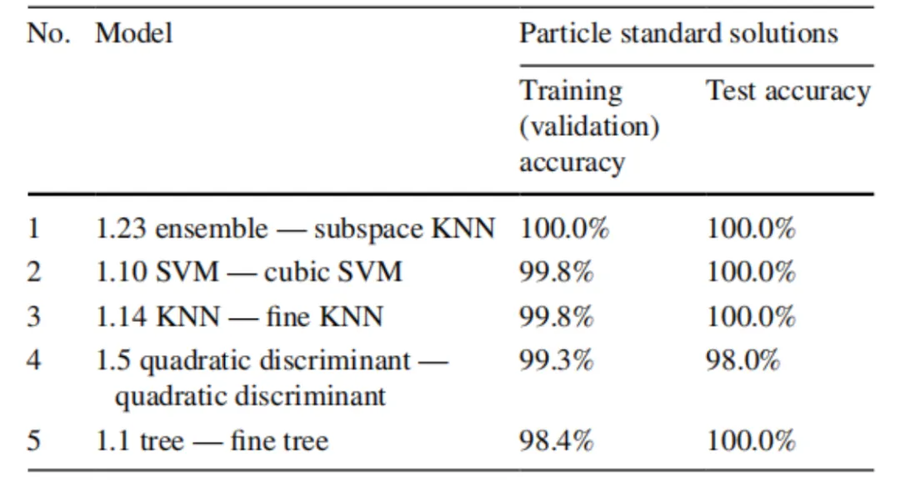

表1 不同算法建立的模型的預測準確率

尤其值得注意的是，在測試集中：

? 模型能夠成功區分光譜極為相似的硅油與硅膠管兩類顆粒，后者在傳統拉曼譜圖中難以憑經驗準確識別；

? 對于容易發生熒光干擾的羊毛與蛋白質聚集物，算法亦表現出良好的穩定性；

? PCA三維可視化展示出各類顆粒在主成分維度上的聚類性，驗證了譜圖間的差異可被機器有效學習并利用。

該研究證明了AI可以極大提升拉曼光譜在顆粒識別中的自動化與準確性，這個具體的流程為：從標準顆粒譜圖庫建設 → 拉曼數據采集 → 數據預處理 → 特征提取 → 模型訓練 → 自動分類預測，可以形成一整套可以被部署于制藥質量控制流程中的“智能識別方案”。

值得指出的是，拉曼+AI并非“孤勇者”，而是可以與PXRD、DSC、NIR等其他晶型檢測技術形成“組合拳”策略。在實際項目中，可以先通過PXRD確認樣品主要結晶狀態，再用AI+拉曼實現更細顆粒度的定量分析與局部監測，形成雙重保障。

同時，AI算法也可以吸收來自不同檢測平臺的數據，建立多模態學習模型，例如將PXRD衍射峰與拉曼光譜進行融合建模，從而進一步提高模型魯棒性和識別范圍。

總結

通過本研究及其模型表現我們可以清晰地看到，AI 與拉曼光譜的結合，正為藥品制劑開發帶來前所未有的效率、深度與智能化可能性。從實驗室到產線，從顆粒識別到晶型解析，這項技術真正讓微觀結構“看得見、分得清、說得準”。

我們相信，拉曼+AI融合技術將在不久的將來，從“質控利器”走向“研發引擎”，從“檢測工具”演進為“認知平臺”。它不僅是技術的跨界協同，更是制藥行業真正擁抱智能化、精準化未來的象征。

新陽唯康

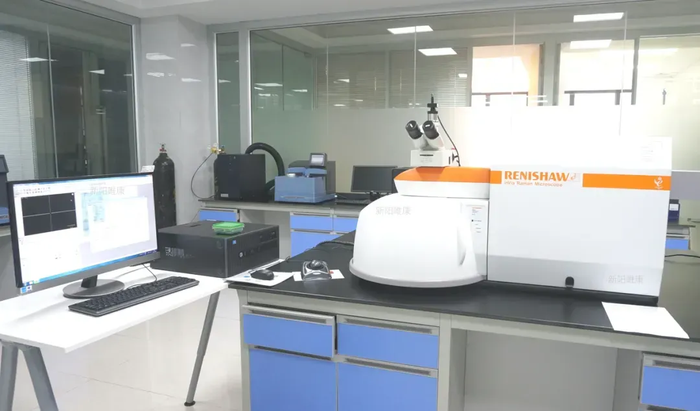

新陽唯康是國內率先將拉曼光譜技術應用于復雜制劑中的藥物固態研究的企業，配備全國最頂尖的拉曼設備，致力于為客戶解決藥物研發過程中最具挑戰性的問題，已為各大上市藥企高質量完成多個晶型研究項目，為藥品上市保駕護航。

參考文獻：

[1]Sheng, H., Zhao, Y., Long, X., Chen, L., Li, B., Fei, Y., Mi, L., & Ma, J. (2022). Visible particle identification using Raman spectroscopy and machine learning. AAPS PharmSciTech, 23(1), 186.
